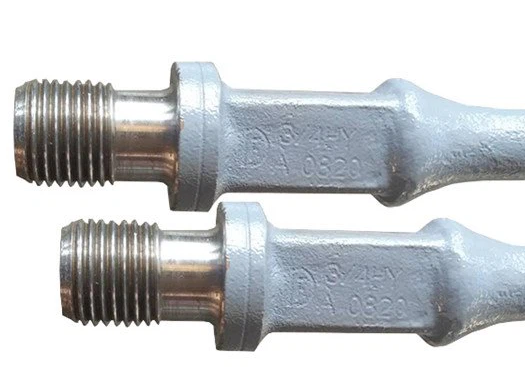

Screw Pump Special Sucker Rod

Description
Inquiry

● Introduction

It is a kind of manufacturability anti-corrosion sucker rod, the rod surface spraying a layer of special anti-corrosion materials, used in the medium corrosive well conditions, can prevent the corrosion of rod body and prevent the corrosive material from contacting with the rod body to prolong the life of the rod body.

Product application

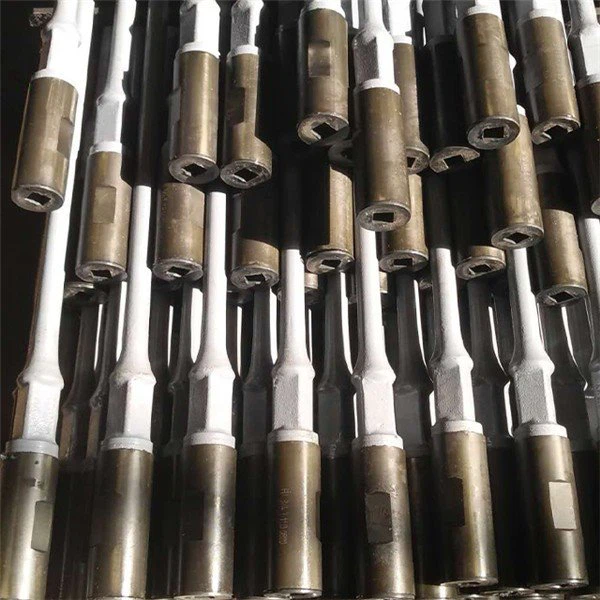

● Spray Anti-corrosion Sucker Rod

Specification

Sucker Rod Nominal Value	Φ16（5/8"）	Φ19（3/4"）	Φ22（7/8"）	Φ25（1"）	Φ29（11/8"）
Rod Body Diameter	15.88+0.18-0.36 （0.625+0.007-0.014）	19.05+0.20-0.41 （0.750+0.008-0.016）	22.23+0.20-0.41 （0.875+0.008-0.016）	25.40+0.23-0.46 （1.000+0.009-0.018）	28.58+0.25-0.51 （1.125+0.010-0.020）
Outer Diameter Of External Thread Shoulder	31.8+0.13-0.25 （1.250+0.005-0.010）	38.1+0.13-0.25 （1.500+0.005-0.010）	41.3+0.13-0.25 （1.625+0.005-0.010）	50.8+0.13-0.25 （2.000+0.005-0.010）	57.2+0.13-0.25 （2.250+0.005-0.010）
Wrench Width ±0.8（±0.031）	22.2（0.875）	25.4（1.000）	25.4（1.000）	33.3（1.313）	38.1（1.500）
WrenchLength	31.8（1.250）	31.8（1.250）	31.8（1.250）	38.1（1.500）	41.3（1.625）
APIRod Length ±50（±2.0）	508（20） 1118（44） 1727（68） 2337（92） 2946（116） 7518（296） 9042（356）	508（20） 1118（44） 1727（68） 2337（92） 2946（116） 7518（296） 9042（356）	508（20） 1118（44） 1727（68） 2337（92） 2946（116） 7518（296） 9042（356）	508（20） 1118（44） 1727（68） 2337（92） 2946（116） 7518（296） 9042（356）	508（20） 1118（44） 1727（68） 2337（92） 2946（116） 7518（296） 9042（356）
Domestic Rod Length±50	900，1400，1900, 2400,2900,3400, 7900,9900	900，1400，1900, 2400,2900,3400, 7900,9900	900，1400，1900, 2400,2900,3400, 7900,9900	900，1400，1900, 2400,2900,3400, 7900,9900	900，1400，1900, 2400,2900,3400, 7900,9900
Upset Flange Diameter	31.1+0.13-3.17 （1.219+0.005-0.125）	35.7+0.13-3.17 （1.406+0.005-0.125）	38.1+0.13-3.17 （1.500+0.005-0.125）	48.4+0.13-3.17 （1.906+0.005-0.125）	55.6+0.13-3.17 （2.188+0.005-0.125）
AR±3.2（±0.125）	47.6（1.875）	57.1（2.250）	66.7（2.625）	76.2（3.000）	85.7（3.375）
CR+1.59-0.40 （+0.063-0.016）	3.2（0.125）	3.2（0.125）	4.8（0.188）	4.8（0.188）	4.8（0.188）
